XK(XH)21系列动梁龙门数控镗铣床/加工中心/五面体
  • 公司总机:

    0519-68886200

  • 分享到:
    • XK(XH)21系列动梁龙门数控镗铣床/加工中心/五面体
产品详细信息:

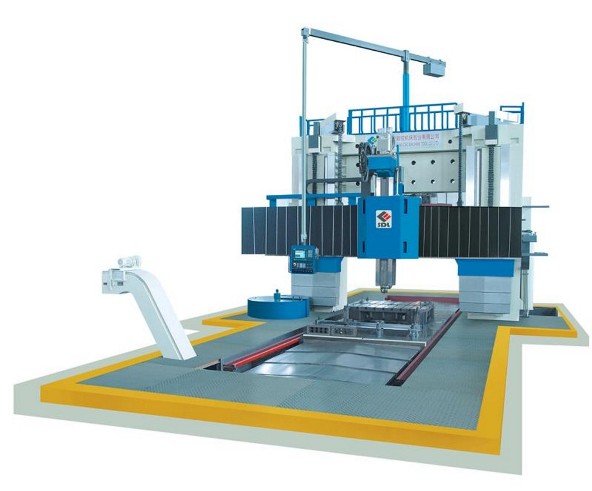

  本机床是一台动梁式龙门数控镗铣床,龙门框由、左右立柱、横梁、连接梁组成,左右立柱上端与横梁连接,下端直接与床身连接。

  本机床有X轴、Y轴、Z轴、W1轴、W2轴五个坐标轴,X、Y、 Z坐标轴可以自动定位,三轴联动,W1轴、W2轴为同步坐标轴。机床工作台沿床身做纵向X轴运动,拖板沿横梁做横向Y轴运动,滑枕沿拖板做上下Z轴运动,横梁沿立柱上下作W轴运动,W轴进给到需要位置后通过液压夹紧在立柱上进行切削。本机床能完成 铣、钻、铰、攻丝及镗孔等各种工序的加工。是一台高效多功能大型数控镗铣床。

  机床X、Y轴采用滚动导轨结构,Z轴、W轴采用滑动导轨结构。机床X轴采用了采用双电机电气消隙技术,横梁采用了反变形技术保证机床加工时Y轴直线度。滑枕采用了液压平衡技术,横梁夹紧采用了杠杆式增力夹紧机构。


技术参数
相关产品
XK(XH)21系列动梁龙门数控镗铣床/加工中心/五面体


XK(XH)2120XK(XH)2125XK(XH)2130
工作台尺寸 mm6000/5000/4000/3000×20006000/8000×25006000/8000×3000
X/Y/Z/W轴行程 mm6500/5500/4500/3500/3500+520/1250/18506500/8500/4000+520/1250/18506500/8500/4500/1250/1850
工作台最大承重 kg/㎡200020002000
过龙门宽度 mm2580(无外防护)3000(无外防护)3500((无外防护)
主轴转速 r/min10-200010-200010-2000
主轴电机额定功率   kW373737
快移速度(X/Y/Z/W) m/min10/10/10/310/10/10/310/10/10/3
机床外形尺寸 mm15000/13000/11000/9000×7400×825015500/19500×8000×850015450/19250×8000×8500
机床重量 t150/135/120/105150/170160/180
