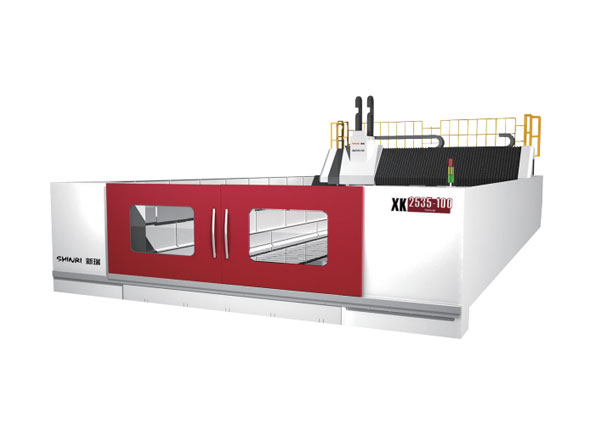

    • XK25系列桥式龙门镗铣床/五轴加工中心
产品详细信息:

  设备总体布局为龙门式结构。采用固定式工作台,工作台面为T型槽形式,移动横梁沿左右床身导轨作水平纵向X轴移动;铣头滑枕既可以随滑鞍沿横梁导轨做水平横向Y轴移动,也可沿滑鞍导轨做垂直Z轴升降运动。

  设备总体结构:采用国际流行的铸件和焊接结构件最优组合,以适应高速龙门铣床的运动特点,左右床身、固定工作台采用高强度铸铁材料,具有良好的减震性能。移动横梁、滑鞍和滑枕为焊接件。本机床是一台桥式高速龙门加工中心,是一台高效多功能大型数控机床,能在一次装夹过程中完成铣、钻、铰、锪、攻丝及镗孔等各种工序的加工。

  机床X、Y、Z轴采用滚动导轨结构,机床X轴采用了采用双电机电气消隙技术,横梁采用了反变形技术保证机床加工时Y轴直线度。


技术参数
相关产品
XK25系列桥式龙门镗铣床/五轴加工中心


XK2525-20(40/60/80/100)XK2530-20(40/60/80/100)XK2535-20(40/60/80/100)XK2540-20(40/60/80/100)
工作台尺寸mm

2500×2000/4000

/6000/8000/10000

3000×2000/4000

/6000/8000/10000

3500×2000/4000

/6000/8000/10000

4000×2000/4000

/6000/8000/10000

X/Y/Z轴行程mm

2000(4000/6000/8000

/10000)/2500/1000

2000(4000/6000/8000

/10000)/3000/1000

2000(4000/6000/8000

/10000)/3500/1000

2000(4000/6000/8000

/10000)/3000/1000

工作台最大承重kg/㎡5000500050005000
过龙门宽度mm3300380043004800
主轴转速
6000/12000/180006000/12000/180006000/12000/180006000/12000/18000
主轴电机功率

r/min

kw

13
131313
快移速度(X/Y/Z)m/min30303030
机床重量T44
4
