LPT系列管螺纹数控车床
  • 公司总机:

    0519-68886200

  • 分享到:

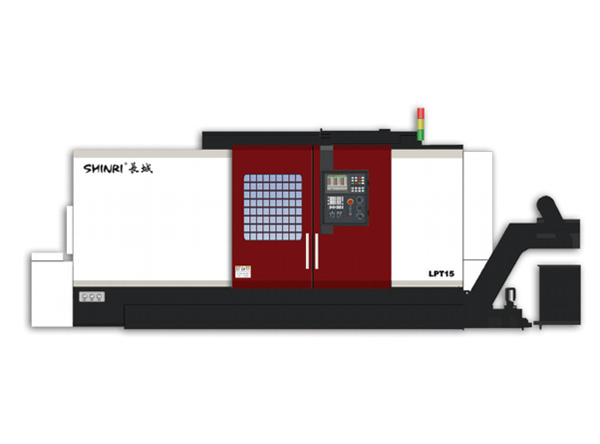

    • LPT系列管螺纹数控车床
产品详细信息:

  LPT系列数控管螺纹车床是为石油机械行业开发的系列专门化数控车床。用于加工油套管、钻杆、钻铤等长管类零件的管端部,例如车外圆,端面,切槽,倒角,外螺纹;也可镗削内孔,车内螺纹等等。

  全系列机床均可与油套管或钻杆、钻铤上下料自动线有机组合而成高效自动化生产线,非常最适合大批量加工油套管或钻杆、钻铤端部螺纹,具有节拍短、效率高、加工范围宽、自动化程度高、安全可靠的特点。

  根据API 5CT、5B等标准,每种LPT系列数控管螺纹车床的油套管加工范围分别满足2 3/8 ″~13 5/8″(Φ60.3mm-Φ339.72mm)中的一段规格。

  全系机床均为机电液气一体化设计,整体45°倾斜导轨床身结构,高刚性矩形贴塑滑动导轨副,动态性能好;具备高性能、高稳定的特性。机床造型美观大方,安全可靠,人机功能得到充分体现。是车削加工的一款高精度、高稳定、高效率精品设备。

  LPT系列数控管螺纹车床分为双坐标两轴联动半闭环控制(如:LPT10、LPT15L、LPT15、LPT20L、LPT20、LPT36);三坐标三轴联动半闭环控制(如:LPT15T、LPT36T)。

  采用整体床身45°倾斜导轨,具有刚性高,排屑性能好的特点。控制系系统和驱动技术,紧跟时代发展,目前采用领先的FANUC 0i-TF系统,还可以根据用户需求采用SIEMENSE系统。

  全系机床均采用双卡盘夹持结构,即在床头箱主轴的前后端分别安装一个大通孔的双前置式气动卡盘,卡盘通孔直径≥主轴通孔直径,以方便零件通过。全系机床标配高精度滚珠丝杠,定位精度高,动作灵活可靠。全系机床标配转塔刀架(电动或液压驱动)均可双向就进自动选刀。全系标配自动排屑器,自动润滑装置,全封闭防护,造型美观,操作方便。


技术参数
相关产品
LPT系列管螺纹数控车床


LPT10LPT15LPT15LLPT15TLPT20LPT20LLPT36LPT36T
床身上最大回转直径 mmФ630Ф680Ф630Ф780Ф800Ф680Ф1050Ф1050
床鞍上最大回转直径 mmФ440Ф460Ф440Ф640Ф640Ф460Ф450Ф450
主轴通孔直径 mmФ120Ф150Ф150Ф150Ф225Ф220Ф375Ф375
最大加工长度 mm5009203506001200920500500
主轴转速范围 r/min25-120020-80020-80020-125020-55020-55020-30020-300
最大镗刀杆直径 mmФ50Ф60Ф50Ф50;组合刀具接口:CAPTO C6Ф80Ф60无 组合刀具接口:CAPTO C6
快移速度(X/Z) m/min10/129/1310/1210/1212/129/1312/1212/12
机床外形尺寸(带排屑器) mm4950×1860×19105960×1950×20654950×1860×19105500×2380×24706050×2830×23405960×1950×20656080×3460×28756080×3460×2875
机床重量 t71281016.5122525.5
